沙迪電火花機榮獲“日本第62屆十大新產品獎”
“日本十大新產品獎”是為了表彰有利于促進日本制造業發展、提升日本國際工業實力的產品而設立的獎項。該獎項評選對象為參選企業當年度開發或投入市場的新產品,由日刊工業新聞社進行評選、表彰。

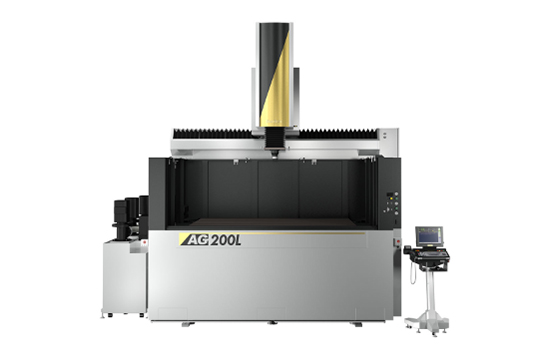

沙迪克AG200L電火花成形機以C型立柱規格的放電機AG100L為基礎,擴大XYZ各軸行程,同時優化機床設計,通過結構分析來提高機床剛性等,既降低了安裝面積,又能加工更大的工件,是一臺可實現與中型機相媲美的高加工精度的直線電機驅動大型電火花放電加工機。沙迪克放電機分別將X軸從1200mm擴大至2000mm,將Y軸從650mm擴大至1200mm。與以往的最大機型相比,可加工的大型工件,按最大工件尺寸(面積)算增加約一倍,按加工槽空間容積算增加約2.2倍,而且使機床尺寸(面積)控制到1.5倍,成功實現了機床的小型化。
AG200L電火花成形機的Y軸采用雙重結構滑動方式,節省了空間。沙迪克放電機AG200L既擴大軸行程又減輕移動重量,還取得了提高加工軸響應性的效果,在XY軸的橫向伺服、三軸錯位加工等時,可進行穩定的高速加工。Y軸操作時在加工前的定位時進行自動折疊動作,無需變更數控程序即可控制在最佳狀態。
運用這些新技術實施產品制造所帶來的劃時代的性能受到了高度評價,AG200L電火花成形機獲“日本第62屆十大新產品獎 制造獎”殊榮。
1、可加工大型工件+節省空間
將X軸從1200mm擴大至2000mm,將Y軸從650mm擴大至1200mm。與以往的最大機型相比,可加工的大型工件,按最大工件尺寸(面積)算增加約一倍,按加工槽空間容積算增加約2.2倍,而且使機床主體尺寸(面積)控制到1.5倍,成功實現機床的小型化。
2、減輕移動重量、提高軸響應性,獨特的y軸滑動方式
采用讓Y軸上下疊置重合的滑動結構,既擴大加工軸行程又減輕移動重量,提高了軸的響應性。
3、放電穩定加工系統 Arc-less
Plus
速度更高,將電極消耗降至極限,實現從梨皮面到鏡面的豐富多彩的加工表面質量等,使電火花放電加工的性價比得到了飛躍性提高。
4、提高作業效率,新的人機界面
AG200L專用“LN2A2電源”,具備簡潔明了、高清晰度的操作界面,利用該裝置的各種輔助功能、幫助功能來提高作業效率。
